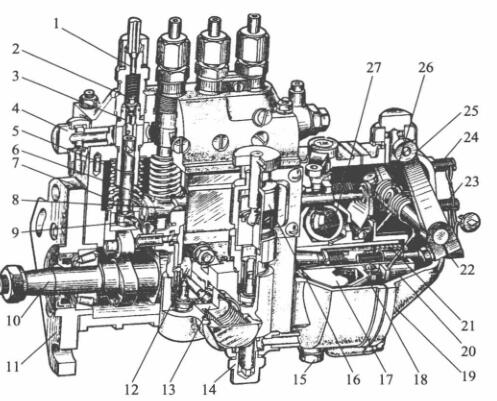

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

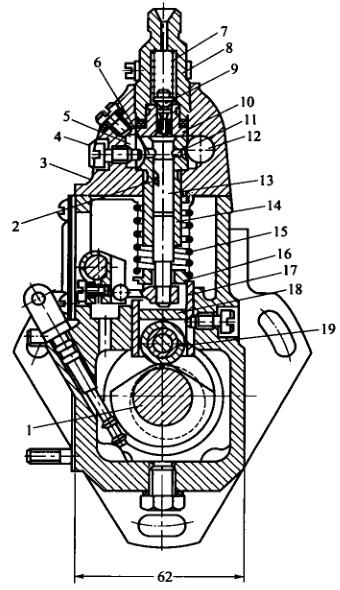

   I号喷油泵的分泵构造图

1-高电压石油管道管插头; 2-皮肤皮肤出油阀; 3-皮肤皮肤出油阀门法兰; 4,14-进油螺栓; 5-套简; 6-齿轮泵; 7-齿轮泵弹黄; 8-油门连接杆;  9-转换臂; 10-轴承轴; 11-固定的接盘; 12-石油管道泵偏心轮轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-推动盘; 18-从动盘; 19-外壳; 20-滑套; 21-矫正弹黄; 22-油表懂得调整螺栓; 23-怠速急停开关螺栓; 24-快速急停开关螺栓; 25-调压手柄; 26-调压弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总体的重要功能是以确保泵油逐渐无时无刻的精准度性，针对于多缸汽油机一般来说，必须以确保各缸泵油无时无刻的不对性。起以确保用的脏器是滑轮下边到修改垫铁上平面磨的角度H。当喷真空泵气缸轴轮齿与曲轴轮齿相对而言地理位置需时，H越大，轴向柱塞泵闭合进油孔的无时无刻越久，泵油逐渐无时无刻也越久。否则，H越小，泵油逐渐无时无刻越网络延迟。由于要据设置和校正推算出适当的滑轮体做工作角度H，以以确保泵油逐渐无时无刻的精准度性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-地位螺丝; 5-回油道; 6-回油孔; 7-冒油阀压簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵压簧; 16-压簧座; 17-挺柱体:; 18-垫板; 19-中键

  关于多缸机，各分泵的H值应之比。整改垫板在喷助力泵出厂合格证时均已调好，难以随意互相交换。垫板是用耐磨性的材料提炼出相结行热操作以加快硬度标准，从而用到中很难损耗。如长精力用到后损耗较多，可换面用到。

  喷高压高压助力泵泵体分前后左右两台分，喷高压高压助力泵上体适用装配注塞泵偶件及很油阀偶件，阴道适用装配凸轮机构轴、滑动体和输高压高压助力泵等。泵体前侧东部打有检视窗孔，便常规督查考核制度修正提供的油位。下边有检视发动机机油面的检视孔。喷高压高压助力泵上体含有一部油道，与各注塞泵套筒表面的方形油槽互通。方形油槽则与注塞泵套筒上的进、回油孔互通。由输高压高压助力泵供来的低压证书油经由进软管线管接头入驻油道中。油道中的重油负压由装在回软管线管接头内的回油阀管理，一规范要求稳定在5～10kPa超范围内。液压机过低，在注塞泵下滑时，重油未能讯速经由进油孔入驻注塞泵上半部油腔。当油位过度而使液压机增加时，一部分的重油会顶开回油阀涌入重油细滤器中。
