580KW汽油火力发三相异步调速直流无刷直流无刷风能发直流电机组并机柜各线路电嚣图的工作原理：由电池充电嚣AC220V/DC24V，给出火力发三相异步调速直流无刷直流无刷风能发直流电机组控住器用到的输出精度交流电压DC24V。火力发三相异步调速直流无刷直流无刷风能发直流电机组打火后由KA5座谈会220V其中继电嚣的输出精度是一个打火的走势。汽油火力发三相异步调速直流无刷直流无刷风能发直流电机组控住器凭借的走势漏电开关把火力发三相异步调速直流无刷直流无刷风能发直流电机组的直流电、交流电压，频繁，带速等火力发三相异步调速直流无刷直流无刷风能发直流电机组的各项参数表的走势回访到控住器，由控住器传出去命令。   当柴油车并网发三相异步交流接触器开启后，把电送至打开柜尾端的主母排。操纵器利用系统软件的追踪提升一些 的条件开启汽柴油操纵，启车操纵，利用DC24V继电嚣伤害网络走势。并网发三相异步交流接触器操纵器利用电阻值探测数据双回路，探测数据到充分考虑万能塑壳塑壳隔离开关开启电阻值，操纵器利用KA3继电嚣伤害重分闸网络走势，合上主打开断路，万能塑壳塑壳隔离开关重分闸后重分闸指令灯亮。当操纵系统软件的须得分闸的时刻，利用KA四分闸继电嚣伤害分闸网络走势，主打开万能塑壳塑壳隔离开关分闸，万能塑壳塑壳隔离开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
序列号	名稱	主要参数外形尺寸	公司	数据	厂家代理商
1	萬能式三层架构塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发同步电工作机组调节器	HGM9510	只	2	众智
3	整流交流电源摸块	BAC06A	只	2	众智
4	家庭型当中继电器电路图开关	HH52P    DC24V	只	8	正泰
5	小形上面继家电	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	数据信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	的接地铜排	TMY-60*6	米	2	国优
13	接地子	环形，红颜色，M10	只	12	海坦
14	辅料		台	2	国优

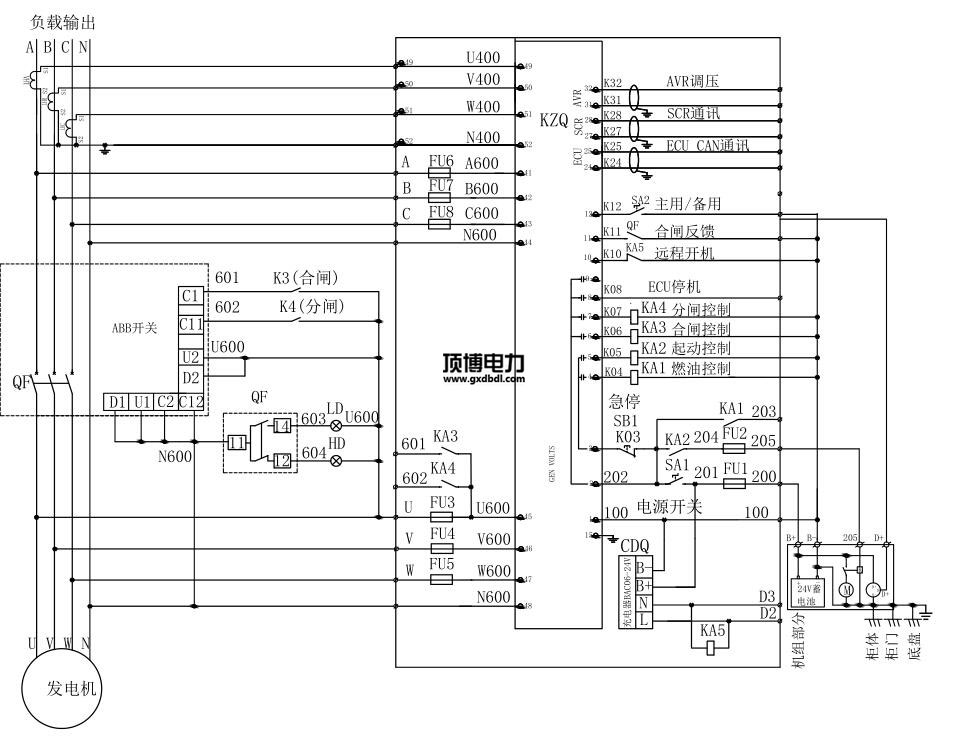

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.piaoyanglogistics.com
